Entwässerungssystem Area Drain - Systemkomponenten

AREA DRAIN Rinnen bestehen aus massivem, also monolithischem Stahlbeton. Sie garantieren die solideste Art der Flächenentwässerung. Die monolithischen AREA DRAIN Produkte erlauben eine schnelle Wasseraufnahme und bieten eine große Auswahl an Abflussquerschnitten zur optimalen Anpassung an die hydraulischen Anforderungen.

In Verbindung mit Rückhaltebecken und Versickerungsflächen können AREA DRAIN Produkte einen nachhaltigen Beitrag zm Hochwasserschutz und der Vermeidung von Überflutungen bei Starkregenereignissen leisten.

Standardbauteile

Sonderanfertigungen

Standardprofile

Produktdatenblätter

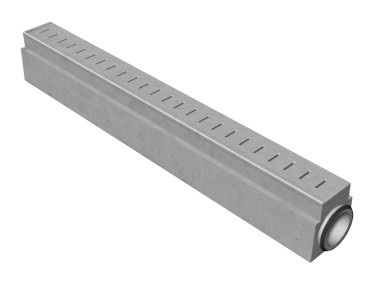

Entwaesserungsrinne-area-drain-normalrinne-ACO-pfuhler

Baulänge 4,00 m

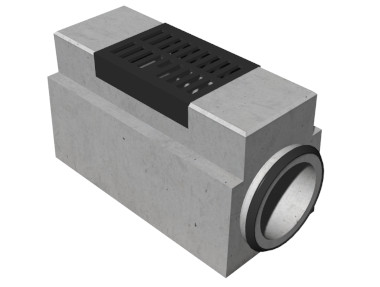

Entwaesserungsrinne-area-drain-reinigungsrinne-ACO-pfuhler

Standardbauteil, mit verriegelbarem Gussrost, Baulänge 1,01 m, als Reinigungszugang zum Gerinne

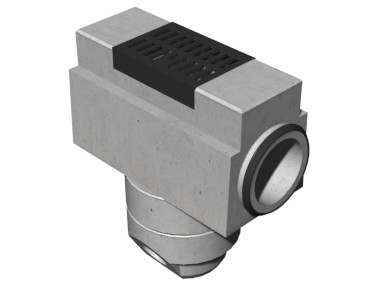

Entwaesserungsrinne-area-drain-schacht-ACO-pfuhler

Standardbauteil, mit verriegelbarem Gussrost, Baulänge 1,01 m, zum Anschluss des Rinnensystems an die Entwässerungsleitungen über Straßenablaufbauteile nach DIN 4052. Anschlussmuffe KG DN 150 / 200 / 300 (je nach Bedarf)

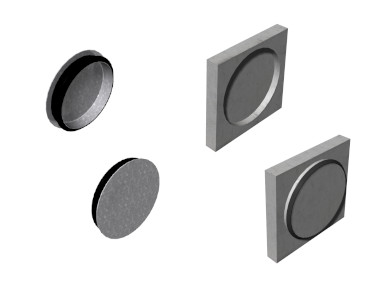

Entwaesserungsrinne-area-drain-enddeckel-endplatten-ACO-pfuhler

Standardbauteil zum endseitigen Verschluss des Rinnensystems. Auch mit einbetoniertem KG-Schachtfutter erhältlich

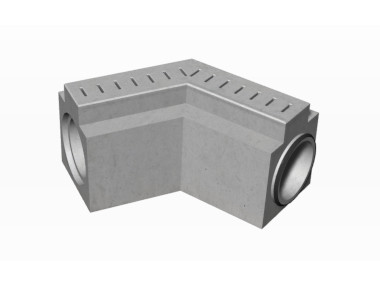

Entwaesserungsrinne-area-drain-winkelstueck-ACO-pfuhler

bedarfsbezogene Sonderanfertigung, Baulänge und Abwinklung variabel, zur Anpassung des Stranges an örtliche Gegebenheiten bzw. planerische Randbedingungen, Geometrie wie Normalrinne.

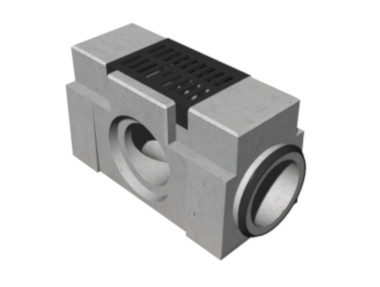

Entwaesserungsrinne-area-drain-t-stueck-ACO-pfuhler

bedarfsbezogene Sonderanfertigung, Baulänge und Anschlusswinkel variabel, (soweit geometrisch möglich) zum Anschluss eines Stranges an einen quer verlaufenden Strang, Geometrie wie Normalrinne.

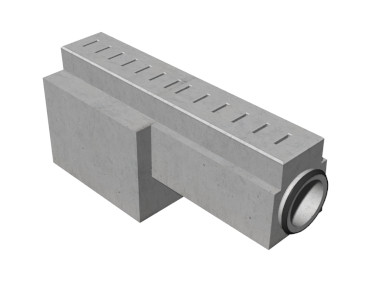

Entwaesserungsrinne-area-drain-uebergangsstueck-ACO-pfuhler

bedarfsbezogene Sonderanfertigung, Baulänge variabel, zum Wechsel des Profilquerschnittes, auch in Verbindung mit Winkelstück möglich, Geometrie wie Normalrinne.

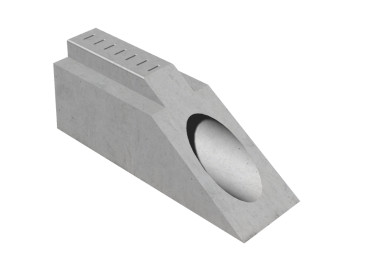

Entwaesserungsrinne-area-drain-boeschungsstueck-ACO-pfuhler

bedarfsbezogene Sonderanfertigung, Baulänge variabel, als Auslauf in Becken und Mulden, auch in Verbindung mit Winkelstück möglich, Geometrie wie Normalrinne.

	Außenabmessungen			Innenabmessungen		Schlitzabmessungen		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	Schlitzbreite [cm]	Schlitzlänge [cm]	[t/St]
ohne Innengefälle	36	40	50	20	30	2	13	ca. 1,3
mit Innengefälle	36	40	50	20	24 - 30	2	13	ca. 1,4 / 1,3

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m und können durch Schwankungen in den Rohstoffen leicht variieren.

	Außenabmessungen			Innenabmessungen		Schlitzabmessungen		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	Schlitzbreite [cm]	Schlitzlänge [cm]	[t/St]
ohne Innengefälle	36	50	57	30	30	2	13	ca. 1,7

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m und können durch Schwankungen in den Rohstoffen leicht variieren.

	Außenabmessungen			Innenabmessungen		Schlitzabmessungen		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	Schlitzbreite [cm]	Schlitzlänge [cm]	[t/St]
ohne Innengefälle	36	50	67	30	40	2	13	ca. 1,9
mit Innengefälle	36	50	67	30	30 - 40	2	13	ca. 2,1 / 1,9

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m und können durch Schwankungen in den Rohstoffen leicht variieren.

	Außenabmessungen			Innenabmessungen		Schlitzabmessungen		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	Schlitzbreite [cm]	Schlitzlänge [cm]	[t/St]
ohne Innengefälle	36	51	82,5	30	55,5	2	13	ca. 2,2
mit Innengefälle	36	51	82,5	30	35,5 - 55,5	2	13	ca. 2,9 / 2,2

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m und können durch Schwankungen in den Rohstoffen leicht variieren.

	Außenabmessungen			Innenabmessungen		Schlitzabmessungen		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	Schlitzbreite [cm]	Schlitzlänge [cm]	[t/St]
ohne Innengefälle	36	61	78	40	40	2	13	ca. 2,8

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m und können durch Schwankungen in den Rohstoffen leicht variieren.

	Außenabmessungen			Innenabmessungen		Schlitzabmessungen		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	Schlitzbreite [cm]	Schlitzlänge [cm]	[t/St]
ohne Innengefälle	36	75	90	50	50	2	13	ca. 3,8

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m und können durch Schwankungen in den Rohstoffen leicht variieren.

	Außenabmessungen			Innenabmessungen		Schlitzabmessungen		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	Schlitzbreite [cm]	Schlitzlänge [cm]	[t/St]
ohne Innengefälle	36	84	100	60	60	2	13	ca. 5,1

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m und können durch Schwankungen in den Rohstoffen leicht variieren.

	Außenabmessungen			Innenabmessungen		Schlitzabmessungen		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	Schlitzbreite [cm]	Schlitzlänge [cm]	[t/St]
ohne Innengefälle	36	94	133	60	90	2	13	ca. 6,4

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m und können durch Schwankungen in den Rohstoffen leicht variieren.

Area Drain 2030

Area Drain 30R

Area Drain 3040

Area Drain 3055

Area Drain 40R

Area Drain 50R

Area Drain 60R

Area Drain 6090
