Die Stahlbeton Schlitzrinne Pfuhler Rinne eignet sich besonders zur raschen und zuverlässigen Entwässerung von Verkehrsflächen. Sie sorgt für mehr Sicherheit im Verkehr und leistet einen Beitrag zum Schutz von Wasser und Boden. Der Einsatz von Stahlbeton – Schlitzrinnen empfiehlt sich vor allem dort, wo das vorhandene Oberflächengefälle nicht ausreicht. Zum Beispiel an Verkehrswegen mit geringem Längsgefälle, in Kurven, Wannen, Kuppen, Übergangs- oder Verwindungsstrecken, Mittelstreifenüberfahrten, sowie im Bereich von Wasserschutzgebieten.

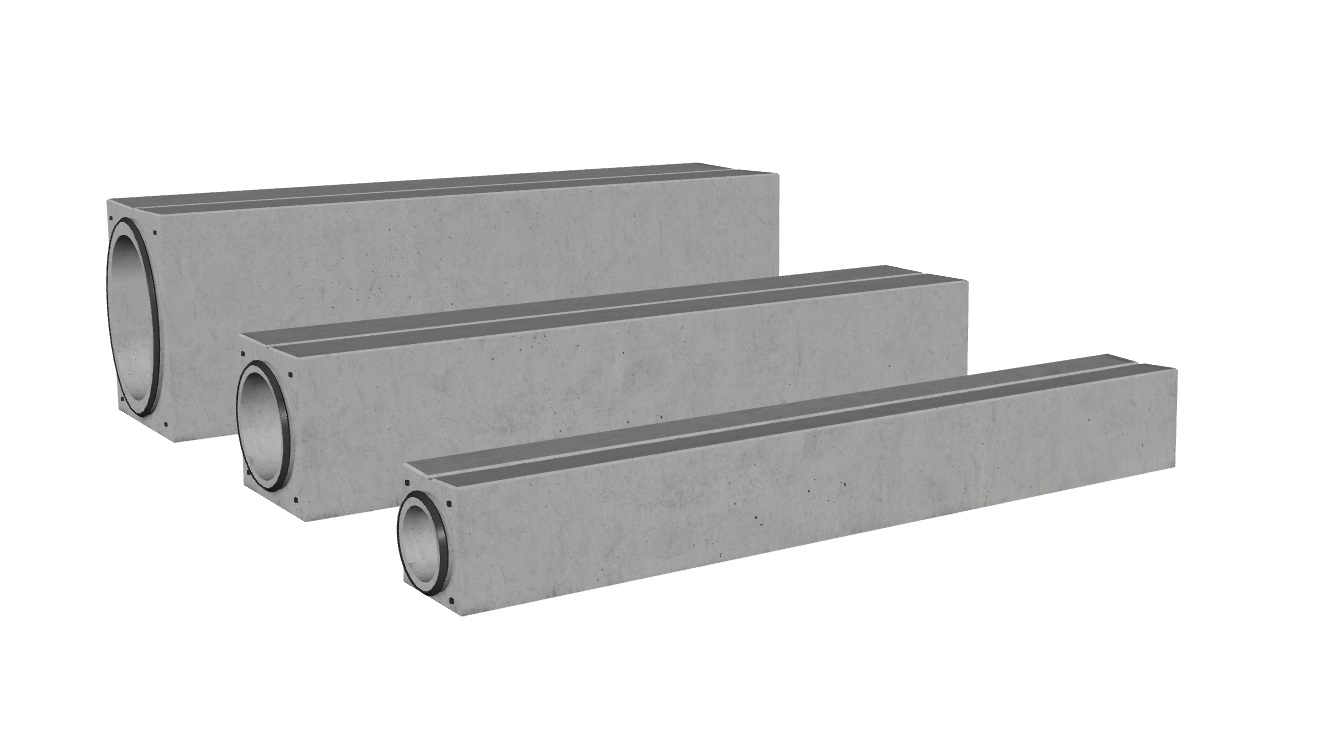

Rendering-entwaesserungsrinne-pfuhler-normalrinne-gefaellerinne-passrinne-ACO-pfuhler

Die Normalrinne ist unsere Standardrinne mit einer Baulänge von 4,00 m.

Die Gefällerinne ist eine Normalrinne mit einem Innengefälle von 0,5 % und einer Baulänge von 4,00 m.

Die Passrinne ist eine bedarfsbezogene Sonderanfertigung mit einer Baulänge von 0,25 m bis 3,95 m in cm-Abstufungen zur Anpassung der Stranglänge an örtliche Gegebenheiten bzw. planerische Randbedingungen, Geometrie wie Normalrinne.

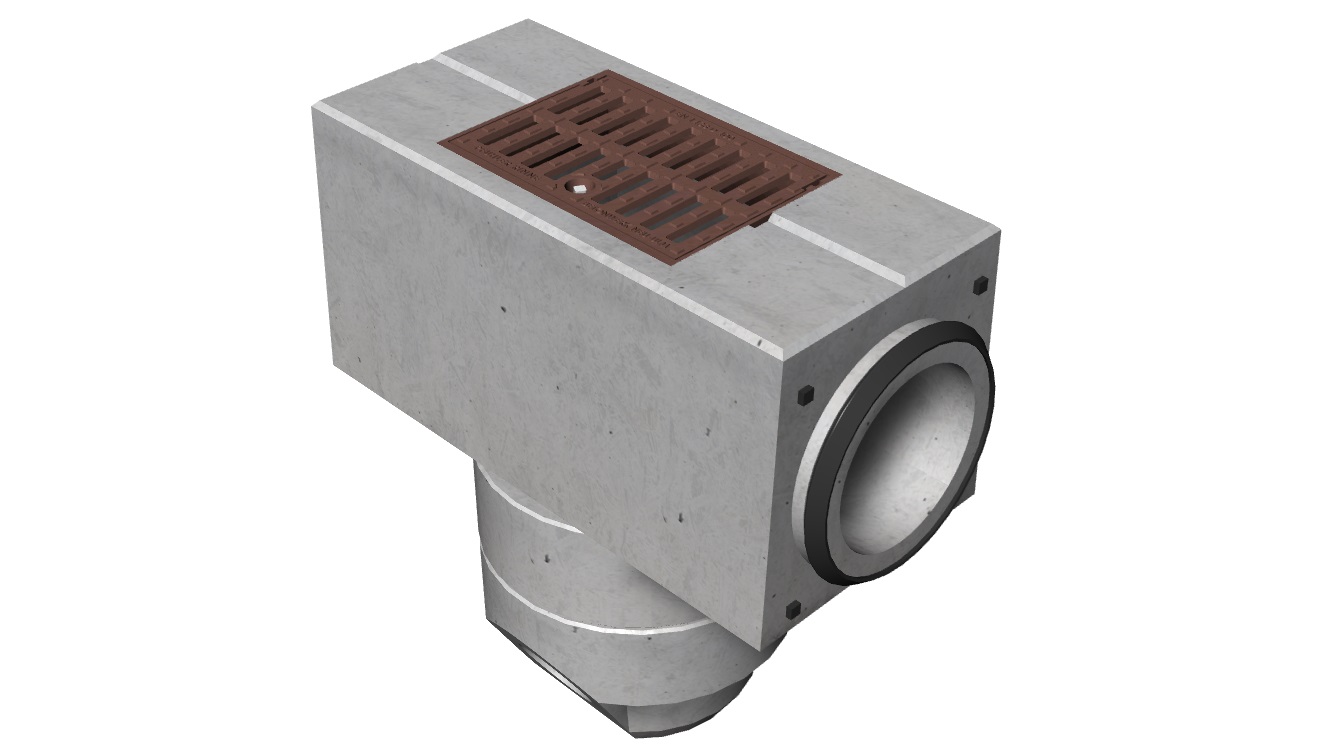

Rendering-entwaesserungsrinne-pfuhler-schacht-ACO-pfuhler

Standardbauteil, mit verriegelbarem Gussrost, Baulänge 1,01 m, zum Anschluss des Rinnensystems an die Entwässerungsleitungen über Straßenentwässerungsteile nach DIN 4052.

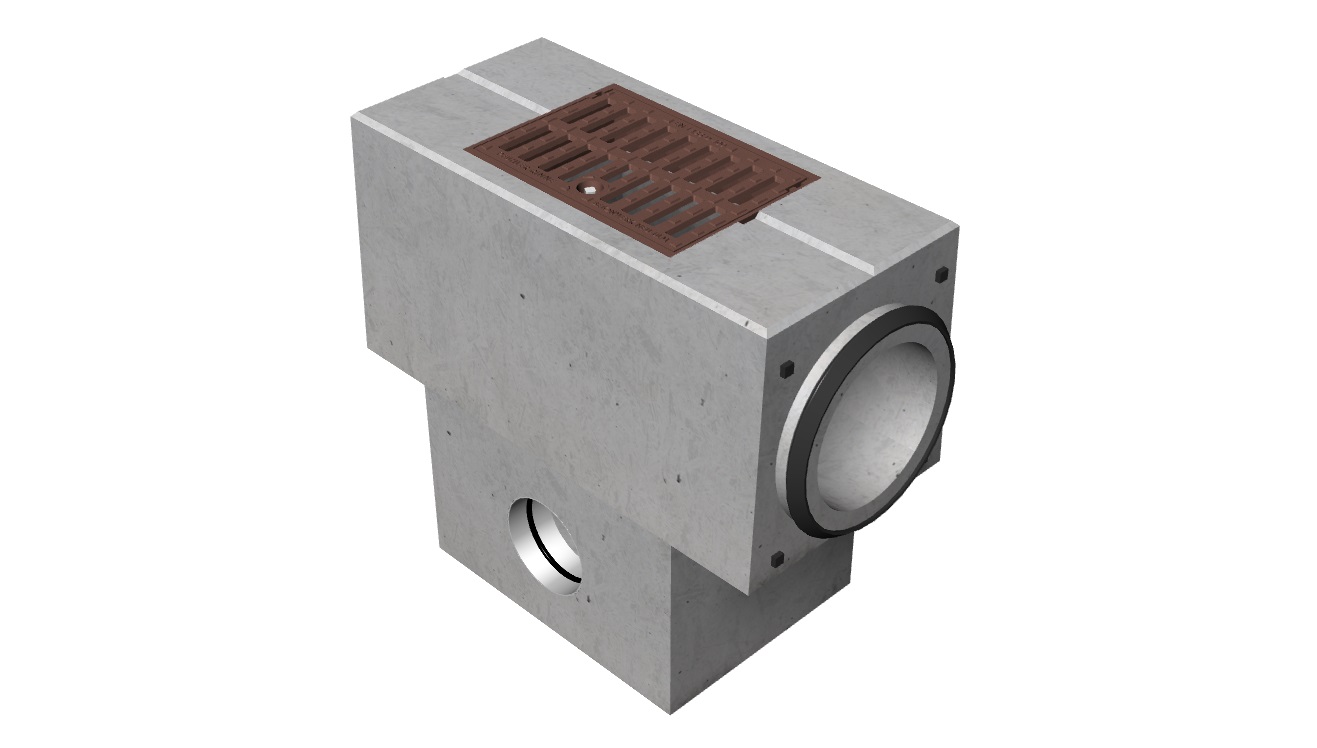

Rendering-entwaesserungsrinne-pfuhler-schacht-monolithisch-ACO-pfuhler

bedarfsbezogene Sonderanfertigung, mit verriegelbarem Gussrost, Baulänge 1,01 m, zum Anschluss des Rinnensystems an die Entwässerungsleitungen über ein in Auslaufhöhe variabel anordenbares Schachtfutter - monolithische, d. h. dichte Bauweise.

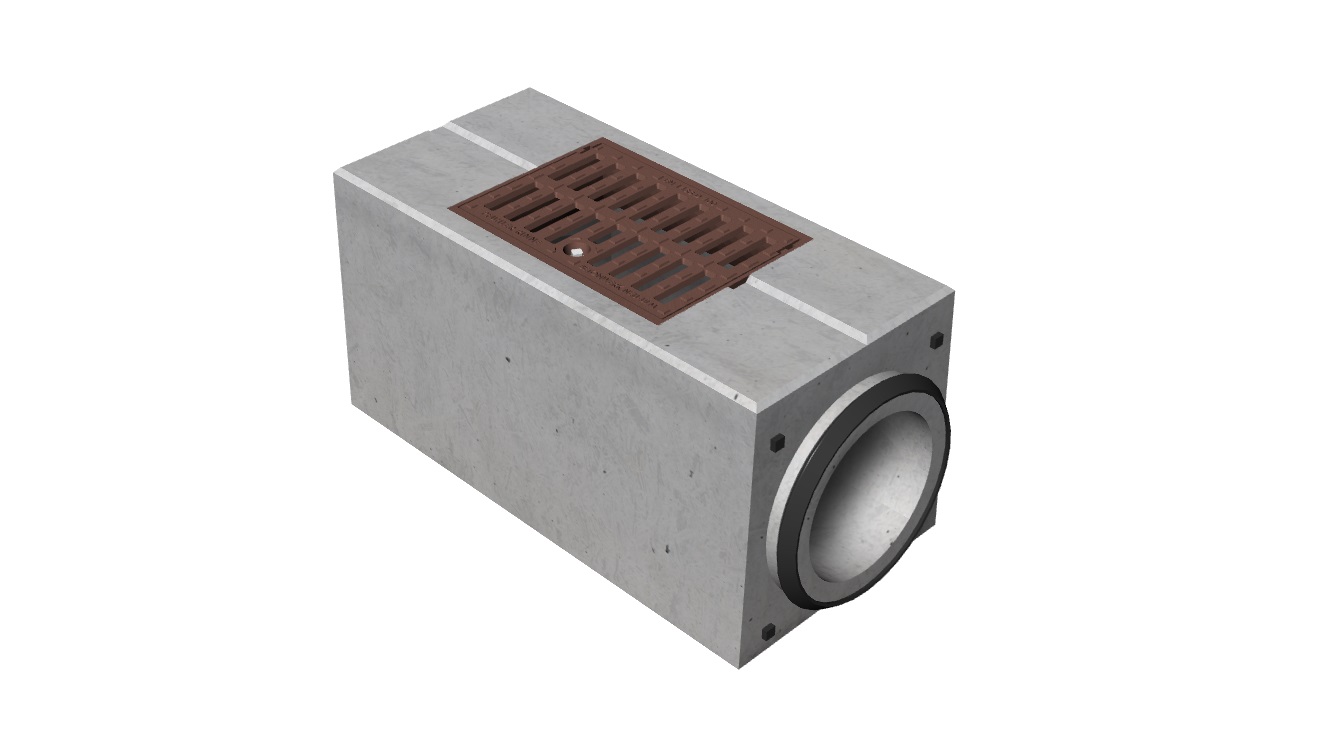

Rendering-entwaesserungsrinne-pfuhler-reinigungsrinne-ACO-pfuhler

Standardbauteil, mit verriegelbarem Gussrost, Baulänge 1,01 m, als Reinigungszugang zum Gerinne.

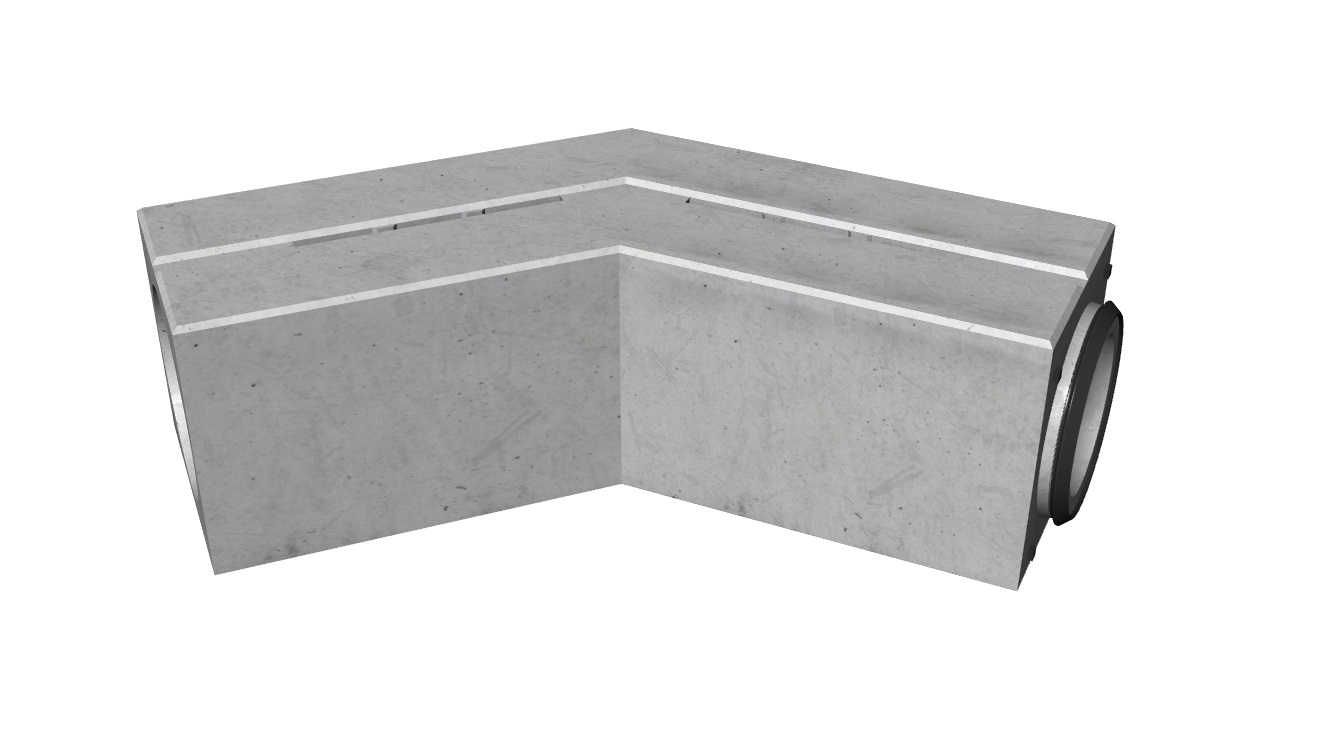

Rendering-entwaesserungsrinne-pfuhler-winkelstueck-ACO-pfuhler

bedarfsbezogene Sonderanfertigung, Baulänge und Abwinkelung variabel, zur Anpassung des Stranges an örtliche Gegebenheiten bzw. planerische Randbedingungen, Geometrie wie Normalrinne - auch in Verbindung mit Übergangsstück möglich.

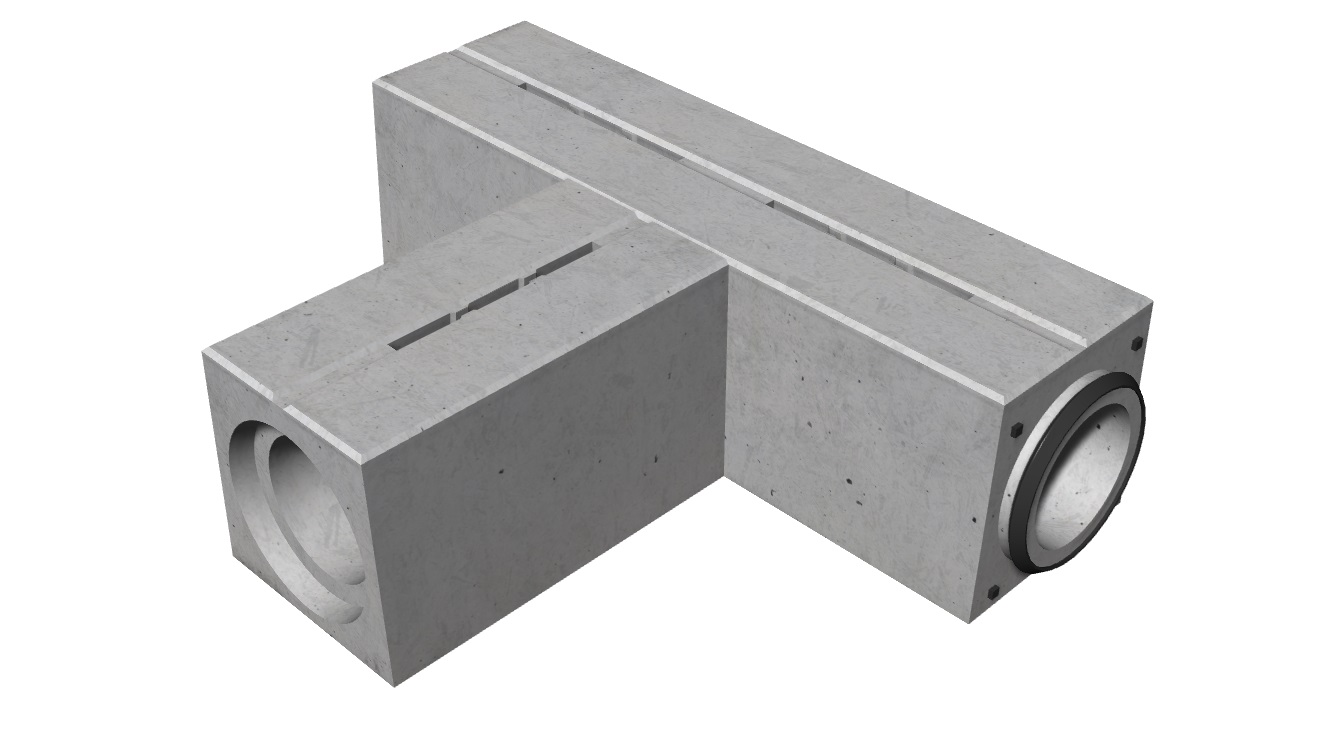

Rendering-entwaesserungsrinne-pfuhler-t-stueck-ACO-pfuhler

bedarfsbezogene Sonderanfertigung Baulänge und Anschlusswinkel variabel, (soweit geometrisch möglich) zum Anschluss eines Stranges an einen quer verlaufenden Strang, Geometrie wie Normalrinne - auch in Verbindung mit Übergangsstück möglich.

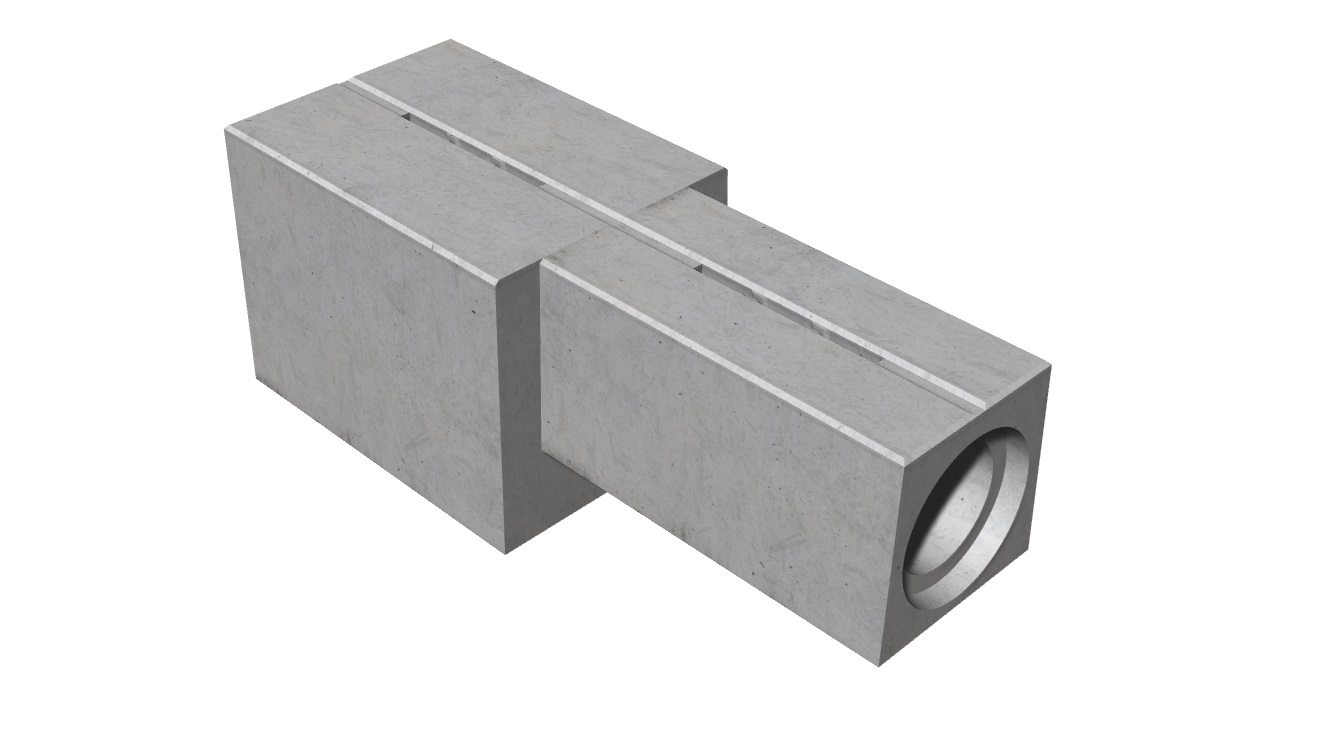

Rendering-entwaesserungsrinne-pfuhler-uebergangsstueck-ACO-pfuhler

bedarfsbezogene Sonderanfertigung, Baulänge variabel, zum Wechsel des Profilquerschnittes, auch in Verbindung mit Winkelstück und T-Stück möglich, Geometrie wie Normalrinne.

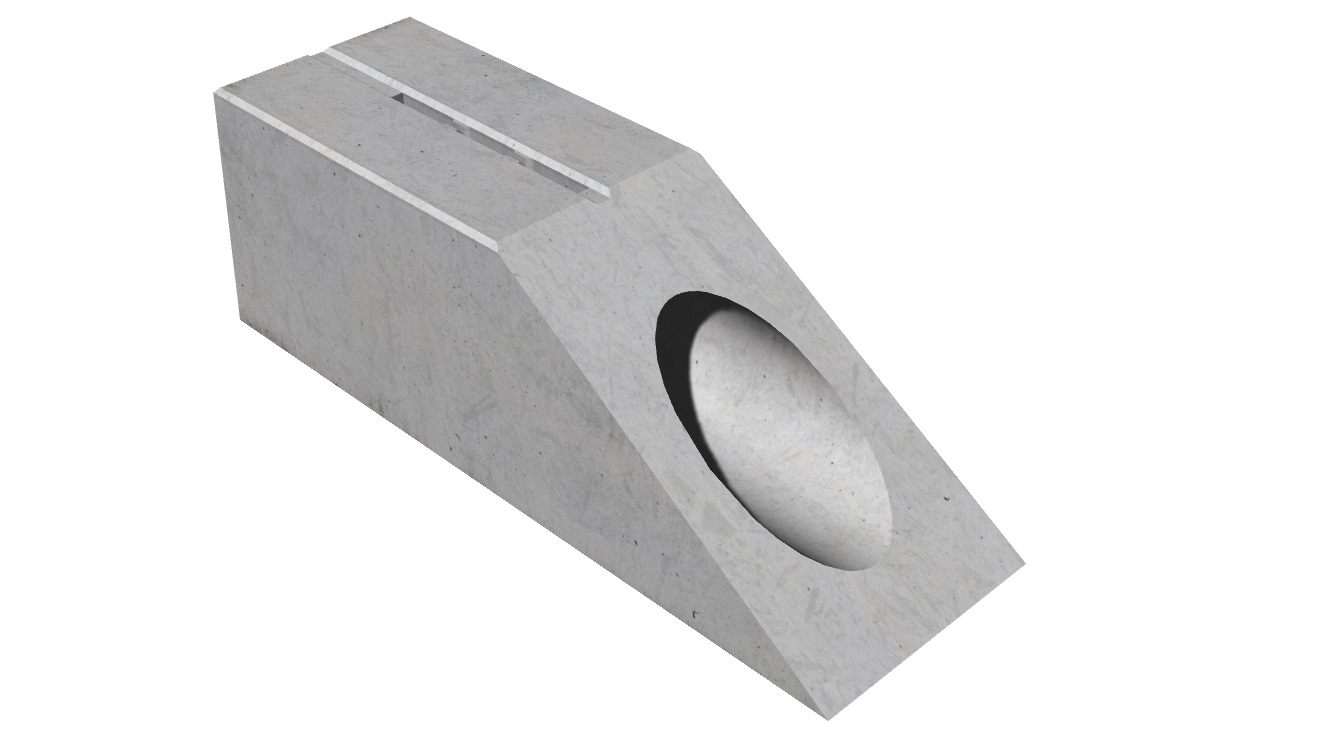

Rendering-entwaesserungsrinne-pfuhler-boeschungsrinne-ACO-pfuhler

bedarfsbezogene Sonderanfertigung, Baulänge variabel, als Auslauf in Mulden oder Becken.

	Außenabmessungen				Innenabmessungen		Schlitzvarianten		Rinnenoberfläche		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Höhe Bordstein [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	durchgehend	unterbrochen	Gefälle zum Schlitz	eben	[t/St]
ohne Innengefälle	37	40	42,5	3/7/12/15 (nur Klasse D)	20	20	+ (nur Klasse D)	+	+	+	ca. 1,3
mit Innengefälle	37	40	42,5	3/7/12/15 (nur Klasse D)	20	10 - 20	+ (nur Klasse D)	+	+	+	ca. 1,4 / 1,3

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m ohne Bordstein und können durch Schwankungen in den Rohstoffen leicht variieren.

	Außenabmessungen				Innenabmessungen		Schlitzvarianten		Rinnenoberfläche		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Höhe Bordstein [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	durchgehend	unterbrochen	Gefälle zum Schlitz	eben	[t/St]
ohne Innengefälle	36	40	50	3/7/12/15 (nur Klasse D)	20	30	+ (nur Klasse D)	+	+	+	ca. 1,3
mit Innengefälle	36	40	50	3/7/12/15 (nur Klasse D)	20	20 - 30	+ (nur Klasse D)	+	+	+	ca. 1,5 / 1,4

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m ohne Bordstein und können durch Schwankungen in den Rohstoffen leicht variieren.

	Außenabmessungen				Innenabmessungen		Schlitzvarianten		Rinnenoberfläche		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Höhe Bordstein [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	durchgehend	unterbrochen	Gefälle zum Schlitz	eben	[t/St]
ohne Innengefälle	41	44	43	3/7/12/15 (nur Klasse D)	25	25	+ (nur Klasse D)	+	+	+	ca. 1,3
mit Innengefälle	41	44	43	3/7/12/15 (nur Klasse D)	25	15 - 25	+ (nur Klasse D)	+	+	+	ca. 1,4 / 1,3

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m ohne Bordstein und können durch Schwankungen in den Rohstoffen leicht variieren.

	Außenabmessungen				Innenabmessungen		Schlitzvarianten		Rinnenoberfläche		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Höhe Bordstein [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	durchgehend	unterbrochen	Gefälle zum Schlitz	eben	[t/St]
ohne Innengefälle	46	50	50	3/7/12/15 (nur Klasse D)	30	30	+ (nur Klasse D)	+	+	+	ca. 1,6
mit Innengefälle	46	50	50	3/7/12/15 (nur Klasse D)	30	20 - 30	+ (nur Klasse D)	+	+	+	ca. 1,8 / 1,6

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m ohne Bordstein und können durch Schwankungen in den Rohstoffen leicht variieren.

	Außenabmessungen				Innenabmessungen		Schlitzvarianten		Rinnenoberfläche		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Höhe Bordstein [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	durchgehend	unterbrochen	Gefälle zum Schlitz	eben	[t/St]
ohne Innengefälle	46	50	60	3/7/12/15 (nur Klasse D)	30	40	+ (nur Klasse D)	+	+	+	ca. 1,8
mit Innengefälle	46	50	60	3/7/12/15 (nur Klasse D)	30	30 - 40	+ (nur Klasse D)	+	+	+	ca. 2,0 / 1,8

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m ohne Bordstein und können durch Schwankungen in den Rohstoffen leicht variieren.

	Außenabmessungen				Innenabmessungen		Schlitzvarianten		Rinnenoberfläche		Gewicht*
	Breite oben [cm]	Breite unten [cm]	Höhe [cm]	Höhe Bordstein [cm]	Gerinnebreite [cm]	Gerinnehöhe [cm]	durchgehend	unterbrochen	Gefälle zum Schlitz	eben	[t/St]
ohne Innengefälle	46	51	76	-	30	55,5	+ (nur Klasse D)	+	+	+	ca. 2,2
mit Innengefälle	46	51	76	-	30	35,5 - 55,5	+ (nur Klasse D)	+	+	+	ca. 2,7 / 2,2
